蓄电池采集器

蓄电池采集器（BCM320），是一款自主研发的蓄电池组状态采集器，其包含主机（以下统称BCM320-DIS（主机））和若干从机（以下统称BCM320-BT6（从机））。

BCM320-DIS（主机）用于测量电池总电压0至600V、总电流0至1000A、轮询BCM320-BT6（从机）数据，以及各个电池内阻计算。

BCM320-BT6（从机）（单个）用于测量6节单体电池电压和1路温度。BCM320-BT6（从机）以直流12V方式供电，以485通信方式与上下BCM320-DIS（主机）通讯，供电及485通讯以级联口方式进行前后连接。

技术特点


基于自主知识产权的集成电路


兼容性好、操作简单


全端口EMC，雷击浪涌保护


轻巧且安装方便

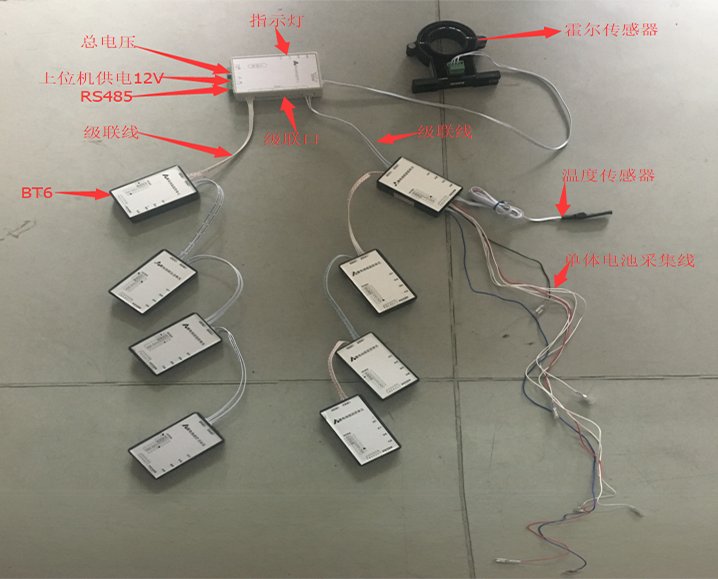

安装示意图

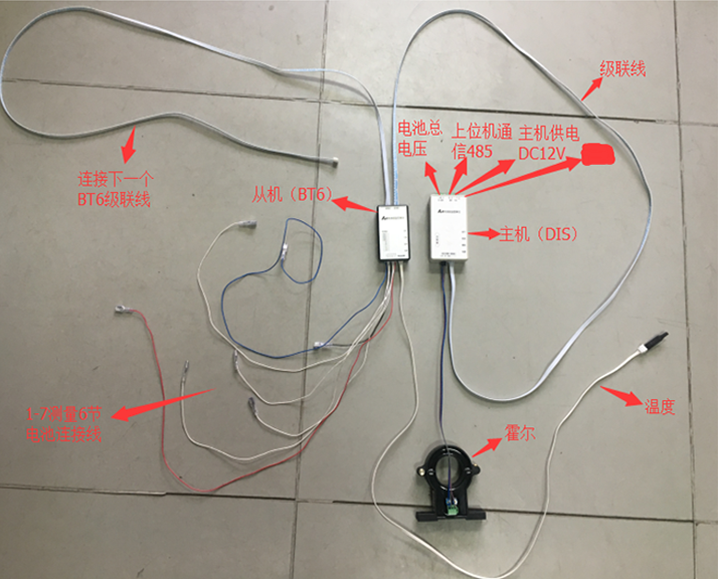

0-60V电池连线示意图


60V以上电池连线示意图

技术指标

参数 单位 最小值 标准值 最大值
BCM320-DIS（主机）工作直流电压 V 10.8 12 13.2
BCM320-BT6（从机）工作直流电压 V 10.8 12 13.2
2V单体精准范围 V 2V单体电压测量误差应不大于±3mV
6V单体精准范围 V 6V单体电压测量误差应不大于±10mV
12V单体精准范围 V 12V单体电压测量误差应不大于±10mV
24V单体精准范围 V 24V单体电压测量误差应不大于±20mV
总电压精准范围 V 总电压测量误差应不大于±50mV 3
总电流精准范围 A 蓄电池组总电流测量偏差应≤±1%
表面温度精准范围 ℃ 表面温度测量偏差应≤±0.5℃
防雷等级 KA 电源口差模5KA,共模5KA,其他口差模2KA,共模3KA
电磁耐受（EMC） KV 端口差模4KV,共模6KV
