YA-ACD433T/R
无线市电断电检测传输设备

YA-ACD433T/R 无线市电断电检测传输设备针对移动通信高山基站、楼顶基站等应用场景设计，与 YA-ACD02 市电断电传感器配合使用，实现远端供电点市电断电状态的检测及无线传输。

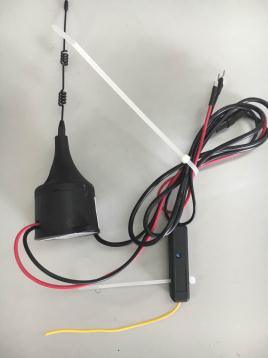

YA-ACD433T/R 无线市电断电检测传输设备由远端检测发送设备（T）及近端接收输出设备（R）组成；采用LoRa扩频调制方式通过433M公用无线通道实现市电断电信号的远距离检测及传输。

技术特点

中长距离无线传输

标准型设备支持800-1000米无线传输，增强型设备支持高达3000米无线传输；适用于大部分偏远、山区省份基站发电取信系统；

良好的无线绕射及抗干扰性能

YA-ACD433T/R 无线市电断电检测传输设备采用433M无线频段，具备良好的无线绕射能力，适用于办公楼、居民楼等楼层多、通道复杂的应用场景；同时具备多频点自动跳频搜索占用功能，抗干扰能力良好；

远端发送设备（T）自备电池

YA-ACD433T 无线市电断电检测发送设备采用低功耗设计，自备 300mAH 锂电池，可在市电断电后续航工作 3-10 小时，保障发电取信系统正常运行

近端设备（R）输出信号兼容

YA-ACD433R 无线市电断电接收输出设备可输出与YA-ACD02 市电断电传感器兼容的三态AI电压信号接入FSU，确保FSU程序以相同方式处理来自近端或远端的市电断电检测信号；

名称	说明
供电电压	AC220V±20%
供电电流	小于 100 mA
接线定义	红线（粗，带保险丝）：接在远端 220V 火线上黑线（粗）：接在远端 220V 零线
传输距离	普通型 1000 米；增强型 3000 米（空旷地带）
灵敏度	-132dBm@810bps
无线调制	LoRa 扩频调制方式
发射功率	>100mW
自备电池容量	300mAH,可续航 6-10 小时
参考尺寸	120mm60mm30mm
安装位置	YA-ACD433T 安装于远端交流进线处，从刀闸前位置取电
防雷	差模 2KA
高压隔离	感应探头与交流电缆的绝缘电压大于 1500V
工作环境	温度－30℃～＋70℃；相对湿度≤90% RH

名称	说明
供电电压	DC12V±10%
供电电流	小于 80 mA
接线定义	红线（细）：接+12V（FSU 提供）绿线（细）：接地（新版本为黑线）黄线（细）：信号线，接入 FSU 的 AI 接口
输出信号（与FSU AI 口连接）	市电有电时：输出 5±0.5V 电压；市电掉电时：输出 2.5±0.1V 电压； AI 剪断或 433M 无线设备故障时：输出 0V 电压；
参考尺寸	120mm60mm30mm
安装位置	YA-ACD433R 安装于基站内FSU设备附近，由FSU供电；
防雷	差模 2KA
高压隔离	感应探头与交流电缆的绝缘电压大于 1500V；
工作环境	温度－30℃～＋70℃；相对湿度≤90% RH
